沖壓件加工廠說一下方管切榫模

沖壓件加工廠說一下方管切榫模

作者:五金沖壓編輯????來源:本站原創????發布時間:2020-10-22T08:17:43????瀏覽量:

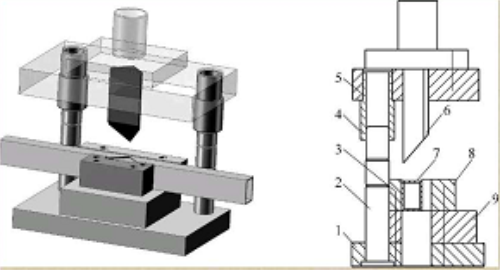

沖壓件加工廠簡單說一下方管切榫模,在金屬家具業中,用矩形管材來圍成各種規格的方框是常見的,切榫模保留了看面的直壁,減少了焊接和打磨工作量,美化了產品外觀;如圖所示;



1---下模座 2—導柱 3—擋料板 4—導套 5—固定板6—凸模 7—工件 8—后側刃 9—凹模

沖壓件加工廠中方管切榫模是遵從尖點突破的原則來設計的;主要由帶導柱導套的模座、凸模、擋料塊和凹模組成;凹模分為上下兩層,上層有側刃,負責管材側壁材料分離;下層負責管材底平面材料的分離;

凸模的斜刃角度可視材料的抗剪強度來決定。當材料為鋁方管時,為了照顧到尖點的突入能力,斜刃角取40°~45°。當材料為不銹鋼或Q235材質的方管時,改為以照顧強度為主,斜刃角度取45°~50°。

管材的前直壁一般無須切斷,以達到成品美觀的目的;管材的上平面,實際上是在凸模的尖點突入工件后由后面的一部分斜面來剪切的;后直壁由凸模斜面和一級凹模后側刃形成斜刃剪切;管材的底平面則由凸模與二級凹模的平面刃口完成分離;

沖壓件加工廠在設計模具時,要注意后側刃的凹槽深度要留大一些,作為廢料的容納空間;

沖壓件加工廠選擇壓力機時,滑枕行程要求大于管材高度的2.5倍;
